Nawigacja AllyNav Terminal ISOBUS JC2509BT12

Terminal ISOBUS AllyNav

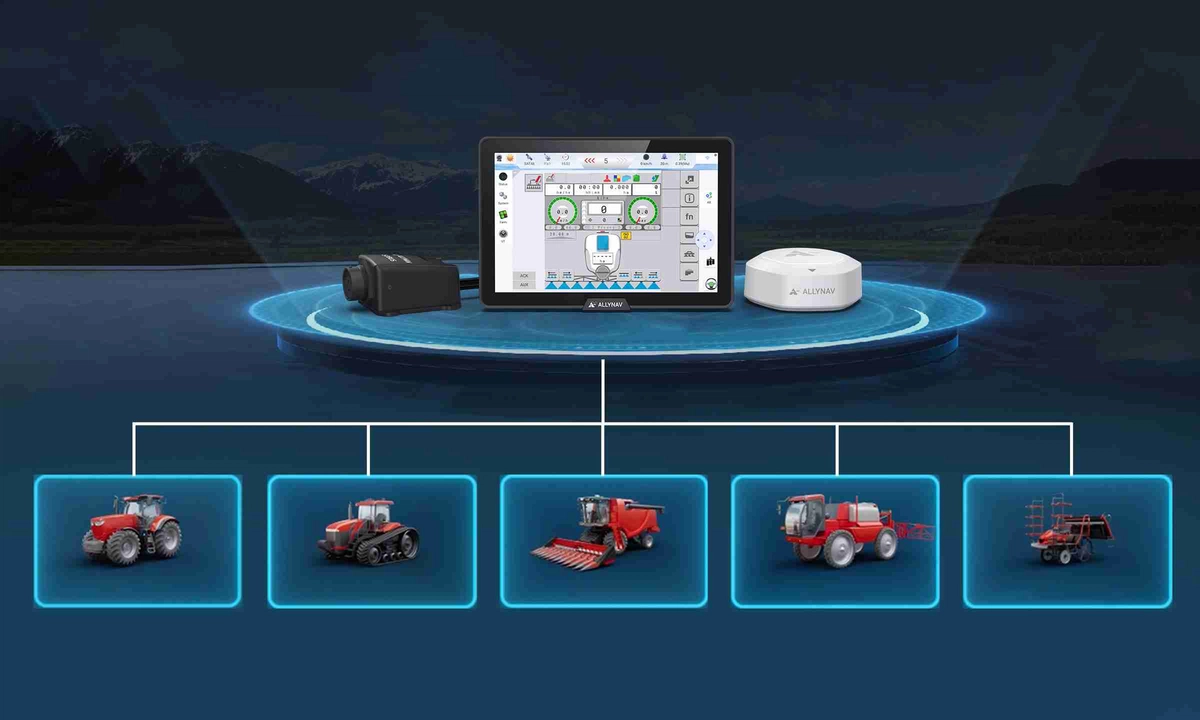

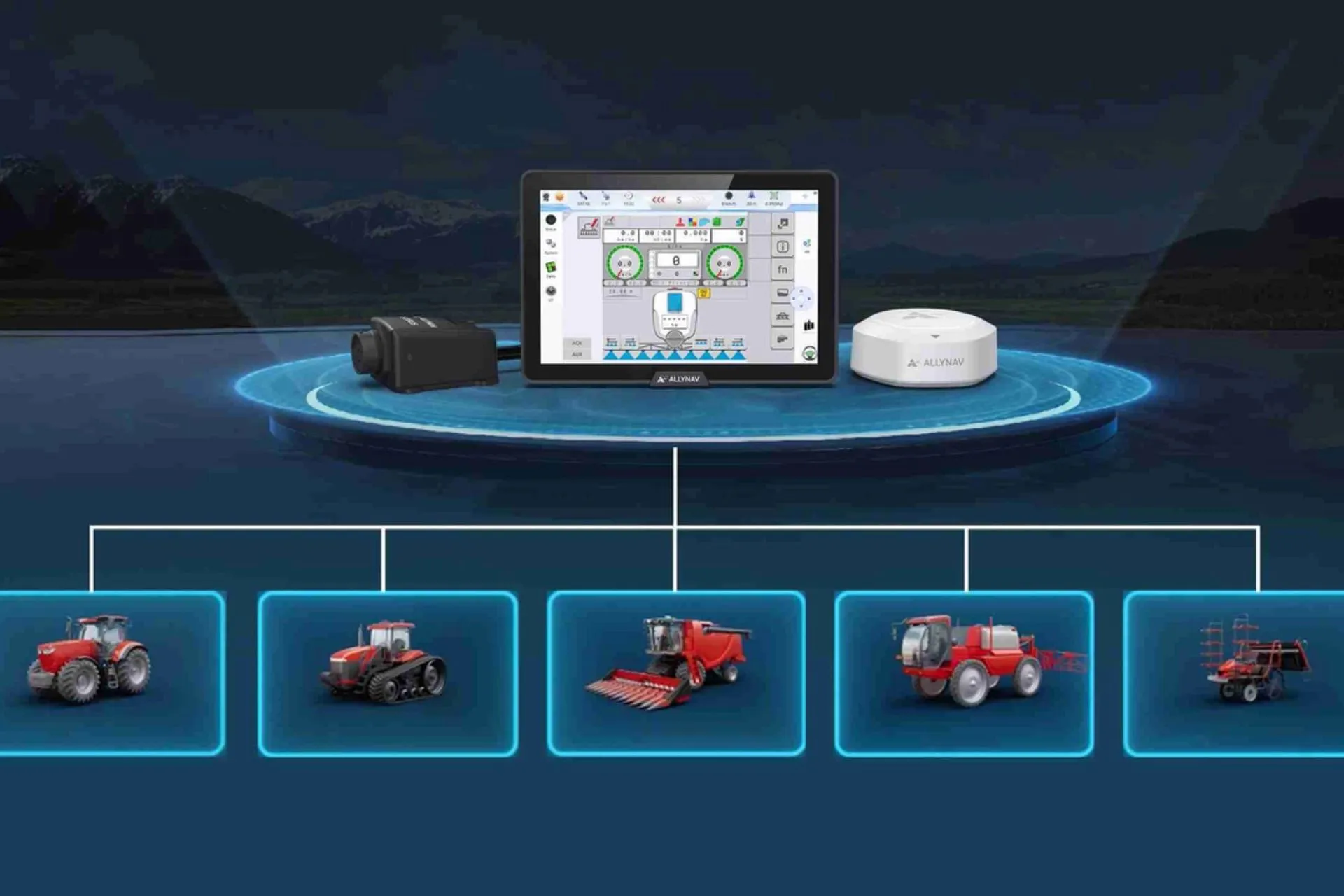

Terminal ISOBUS AllyNav to praktyczne rozwiązanie dla rolników, którzy chcą obsługiwać maszyny w standardzie ISOBUS, ale nie potrzebują automatycznego prowadzenia z kierownicą. Operator prowadzi ciągnik ręcznie, korzystając z czytelnych wskazań na ekranie tabletu. System współpracuje m.in. z prasami zwijającymi, rozrzutnikami obornika, rozsiewaczami nawozów i innymi maszynami ISOBUS.

Funkcje ISOBUS i licencje w zestawie

W pakiecie licencji ISOBUS otrzymujesz:

• UT (Universal Terminal) – wyświetlanie i obsługa aplikacji maszyny na jednym ekranie,
• AUX-N (Auxiliary Control New) – obsługa dodatkowych elementów sterowania,
• TC-BAS – podstawowe dane i raporty z pracy,
• TC-SC (Section Control) – automatyczne sterowanie sekcjami,

TC-GEO – praca zależna od pozycji GPS (m.in. mapy aplikacyjne i zmienne dawkowanie).

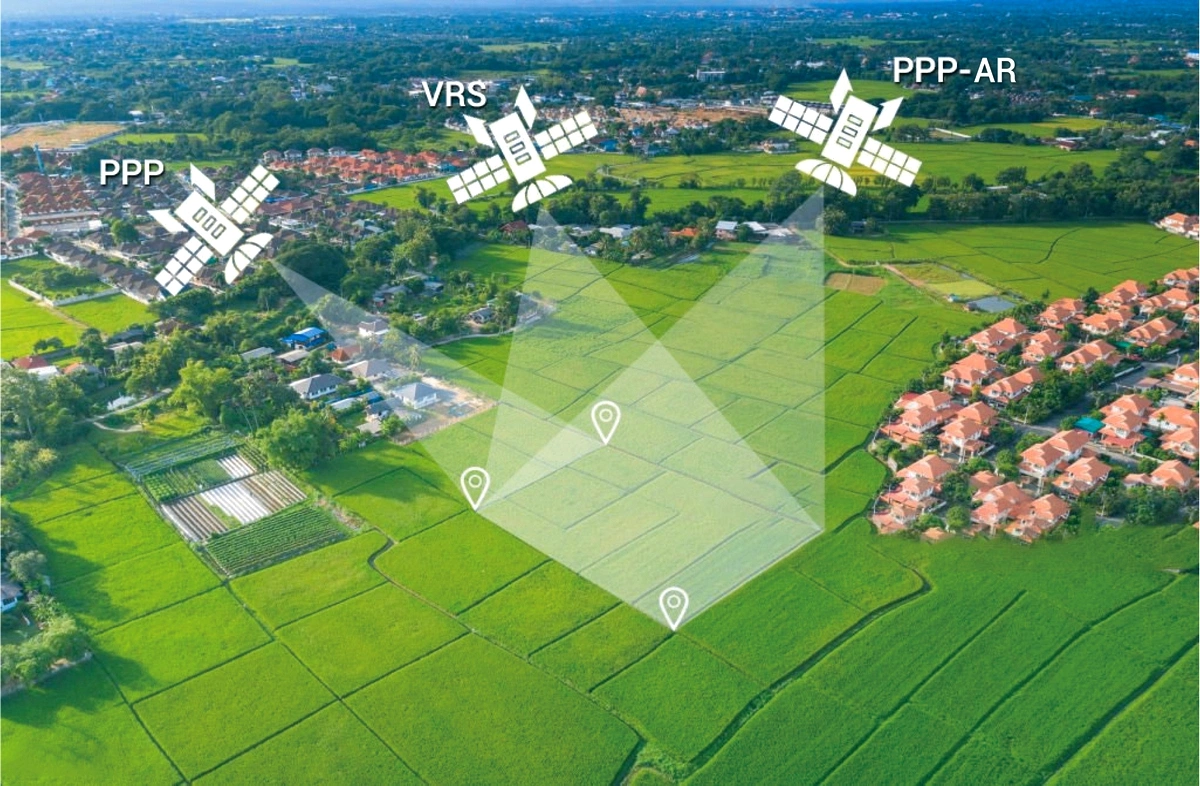

Jak działa GNSS w praktyce?

GNSS (Global Navigation Satellite System) to system pozycjonowania satelitarnego, który pozwala odbiornikowi określić położenie (szerokość/długość geograficzną oraz wysokość). W rolnictwie przekłada się to na dokładniejsze prowadzenie po śladzie, powtarzalność przejazdów i lepszą pracę z funkcjami typu Section Control oraz mapami aplikacyjnymi.

Nowoczesne odbiorniki mogą korzystać z wielu konstelacji satelitów jednocześnie, np. GPS, GLONASS, Galileo, BeiDou, QZSS (oraz systemów wspomagających typu SBAS/EGNOS), co zwiększa stabilność i precyzję, zwłaszcza w trudnych warunkach.

Najważniejsze zalety

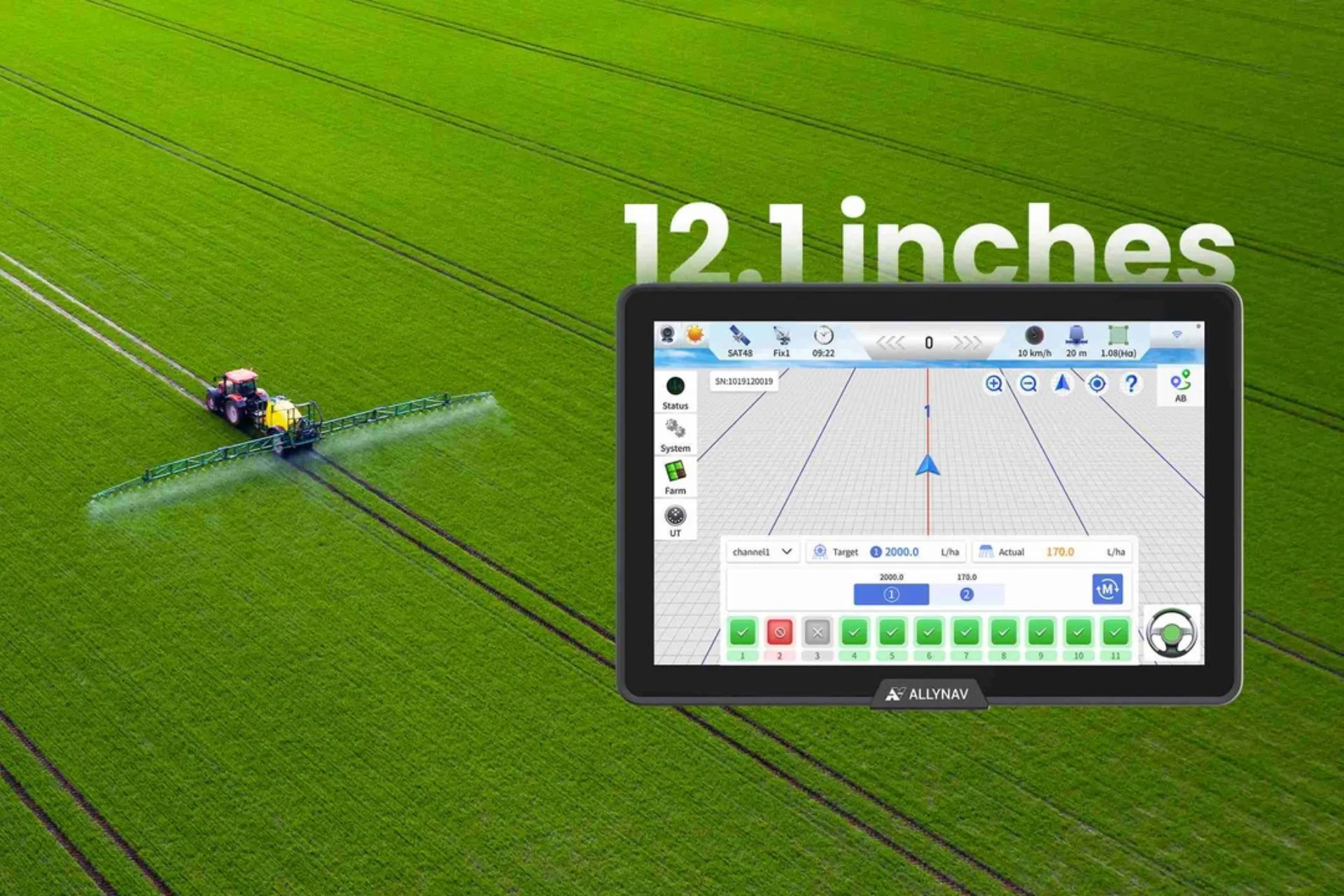

12,1″ jasny ekran dotykowy

Duży, czytelny wyświetlacz ułatwia obsługę interfejsu ISOBUS. Wysoka jasność pomaga zachować dobrą widoczność także w pełnym słońcu.

Szeroka kompatybilność ISOBUS

Terminal łatwo dopasowuje się do wielu marek ciągników i maszyn, ograniczając problemy z kompatybilnością.

Wbudowane prowadzenie bez dopłat

Prowadzenie oparte o odbiornik GNSS jest zintegrowane z systemem i dostępne bez dodatkowych licencji – poprawia wydajność i zmniejsza zmęczenie operatora.

Sprzęt gotowy na rozbudowę

Konstrukcja przewidziana pod dalsze funkcje (np. automatyczne prowadzenie lub precyzyjne sterowanie dawką/przepływem – zależnie od konfiguracji).

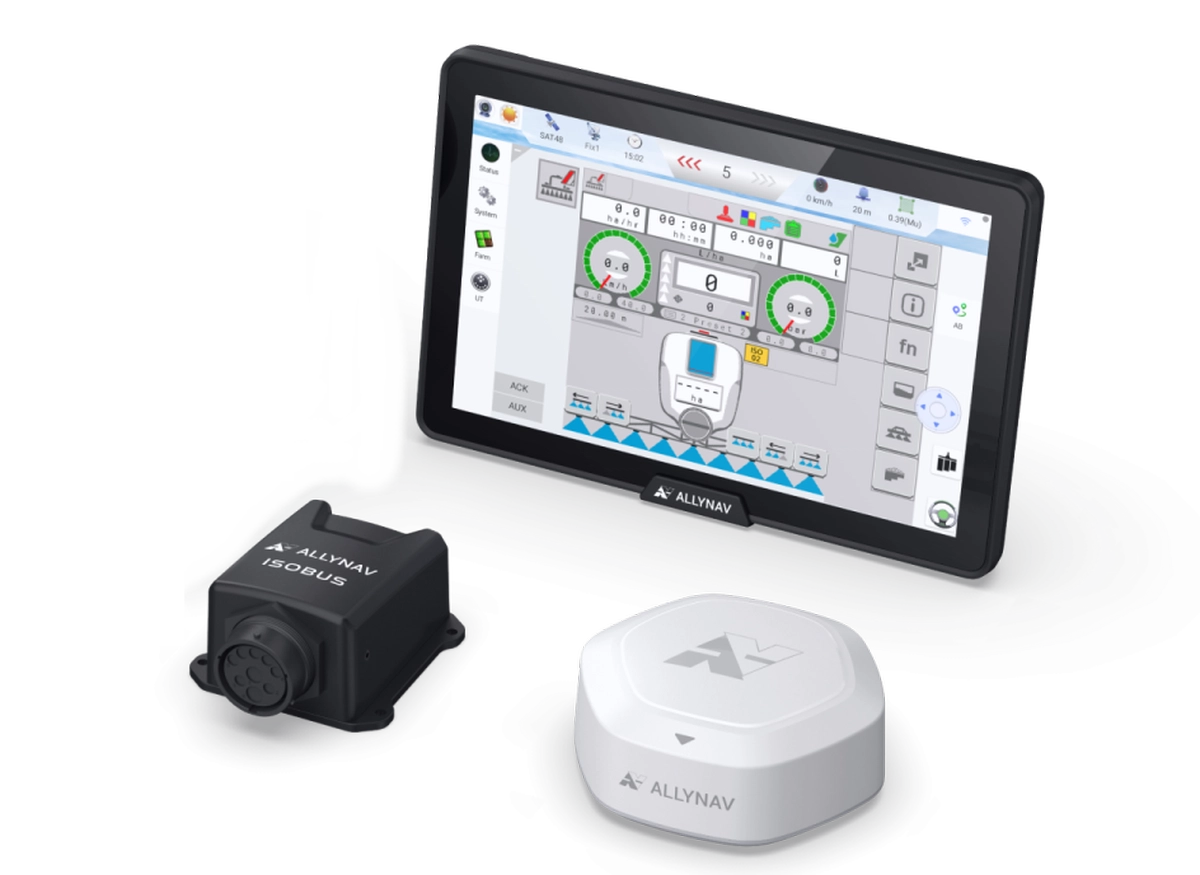

Zestaw Terminal ISOBUS AllyNav – co otrzymujesz?

W komplecie:

• Tablet 12,1″ (dotykowy) z licencjami: UT, AUX-N, TC-BAS, TC-SC, TC-GEO
• Antena GNSS R70 Smart (precyzja pracy: centymetrowa / RTK)
• Wiązka ISOBUS
• Kamera HD z przewodem
• Główny włącznik
• Okablowanie i mocowania ekranu

Specyfikacja – skrót (najważniejsze parametry)

Tablet T120 (Android)

• Ekran: 12,1″, 1280×800, ok. 750 nit, dotyk
• System: Android 12
• CPU: 8-rdzeniowy 2 GHz
• Pamięć: 2 GB RAM / 32 GB
• Ochrona: IP67
• Praca: -20°C do +60°C
• Zasilanie: DC 7–36 V, pobór mocy do 12 W
• Interfejsy (skrót): m.in. CAN, RS232/RS485, USB, I/O, wejścia kamer (analog)

Antena GNSS R70 Smart

• Obsługa wielu konstelacji i częstotliwości: GPS / GLONASS / Galileo / BeiDou / QZSS / SBAS
• RTK (RMS): ok. 8 mm + 1 ppm (poziom), 15 mm + 1 ppm (pion)
• GNSS + IMU: pochylenie/przechył ok. 0,4°, kierunek ok. 0,5°
• Zasilanie: 9–36 V, pobór mocy do 3 W
• Ochrona: IP67, praca: -45°C do +75°C

Ważna informacja o kierownicy

Do tego zestawu nie da się dołożyć kierownicy. Jeśli potrzebujesz prowadzenia z kierownicą:

• AllyNav AF 305 – z kierownicą (z możliwością ISOBUS),
• AllyNav AF 303 – z kierownicą (bez ISOBUS).

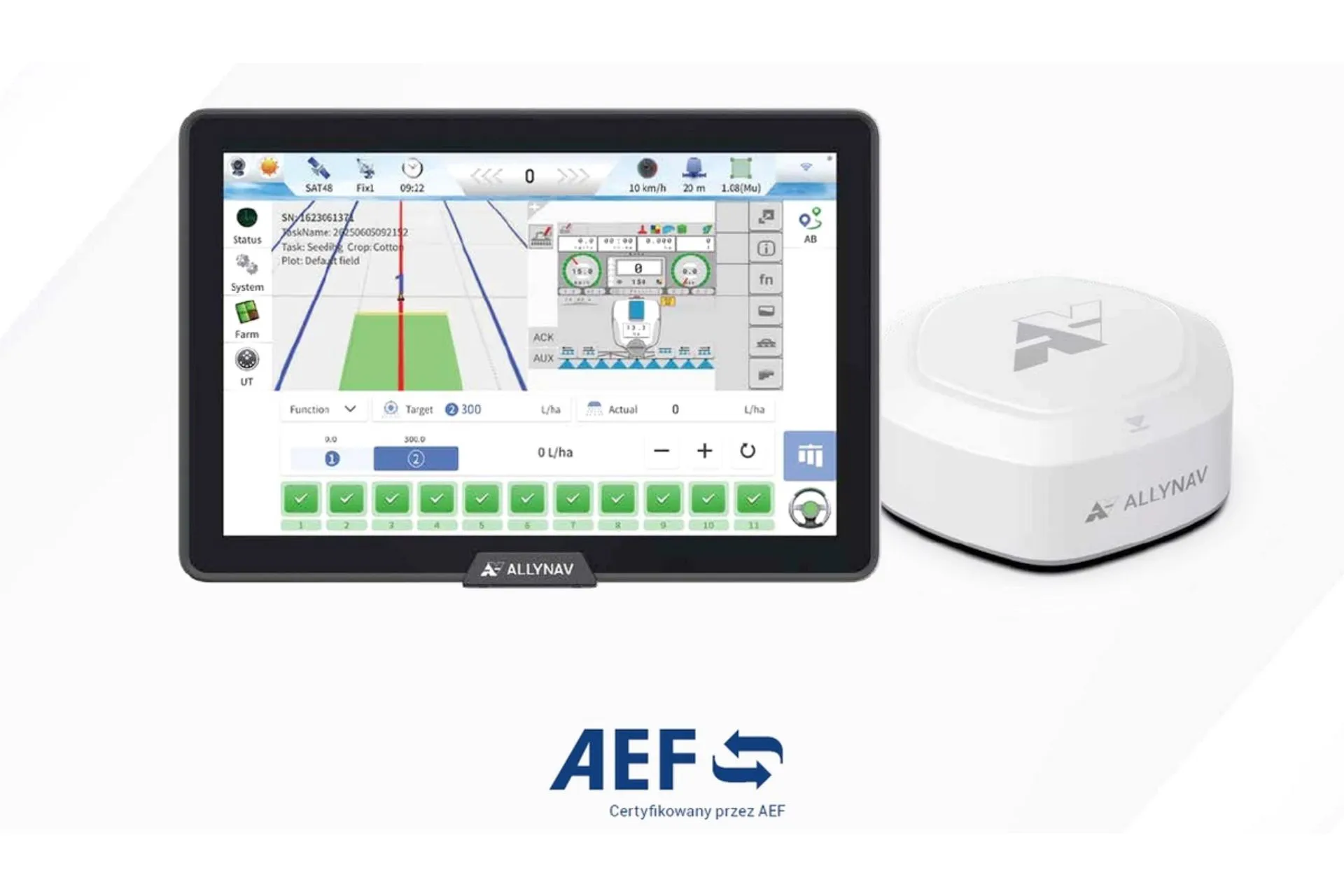

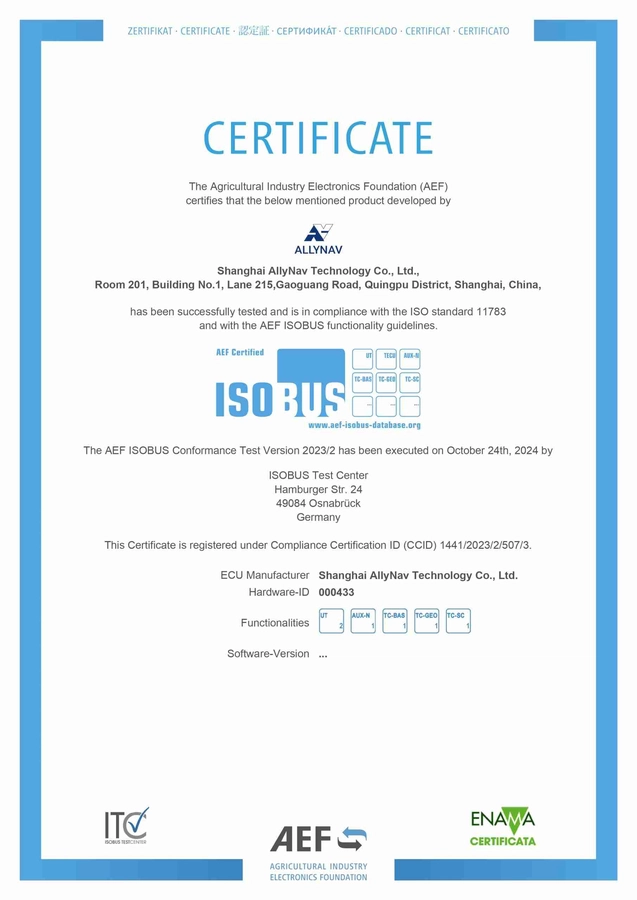

Zgodność AEF i podłączenie

Dzięki zgodności funkcji ISOBUS potwierdzonej przez AEF, terminal może współpracować z wieloma maszynami w standardzie ISOBUS. Integracja jest prosta: podłączasz maszynę przewodem ISOBUS, a na ekranie uruchamia się aplikacja maszyny – dalsza obsługa odbywa się z poziomu terminala.
