Nawigacja rolnicza AllyNav AF305/10" 901060005/10

Nawigacja AllyNav z ekranem 10 Cali

Zautomatyzowane Systemy Prowadzenia AllyNav AF305 to nowoczesne rozwiązanie przeznaczone do montażu w ciągnikach rolniczych wielu marek – m.in. ARBOS, AUPAX, Massey Ferguson, Fendt, Valtra, John Deere, McCormick, New Holland, Zetor, Case IH, Claas, Deutz-Fahr, Farmtrac, Ursus, Pronar i innych. Dzięki nim praca w polu staje się znacznie bardziej precyzyjna i komfortowa.

Nawigacje AllyNav nie tylko prowadzą pojazd z dokładnością do kilku centymetrów, ale również wspierają obsługę maszyn współpracujących z ciągnikiem. System można rozbudować o funkcje ISOBUS, w tym Section-Control (TC-SC) – niezwykle przydatne przy pracy z siewnikami czy rozsiewaczami nawozów, gdzie liczy się ograniczenie nakładek i oszczędność materiału.

Co ważne, systemy te można montować nie tylko w ciągnikach, ale także w kombajnach zbożowych. Mamy już doświadczenie z wdrożeniami w kombajnach Aupax i Lovol, co udowadnia, że AllyNav AF305 doskonale sprawdza się również podczas żniw, wspierając rolnika w najważniejszych momentach sezonu.

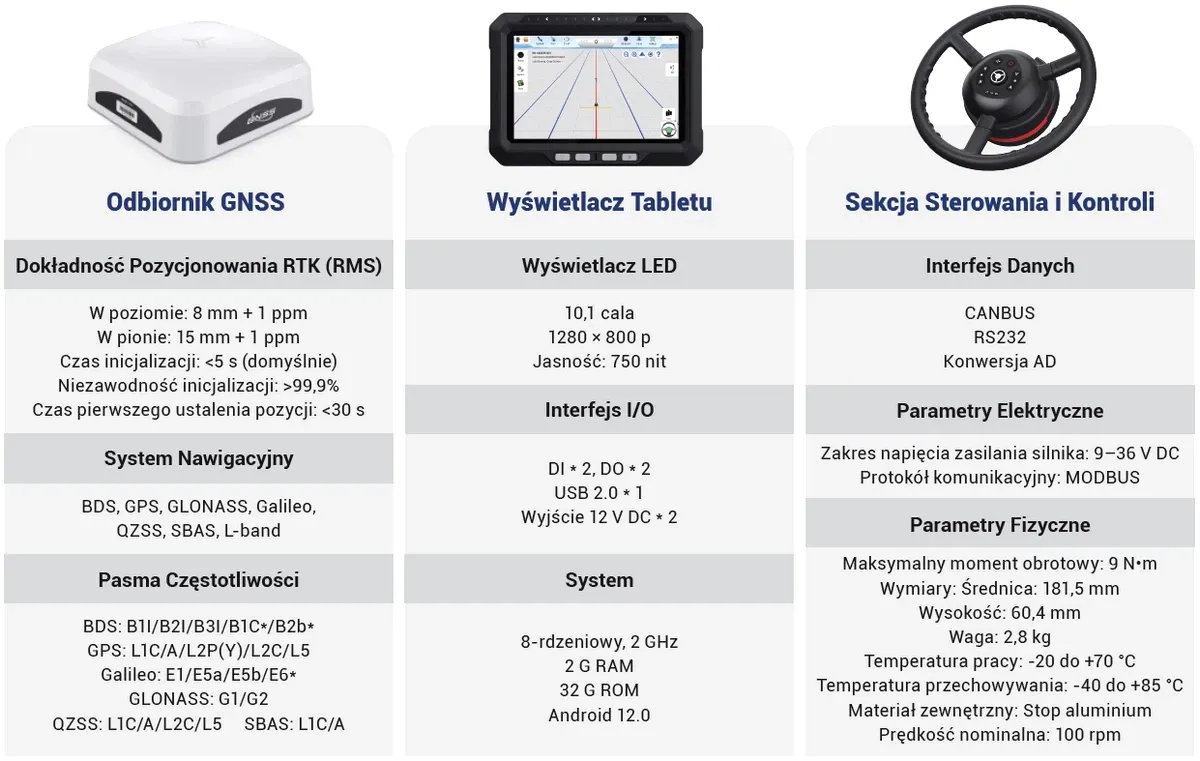

Dane techniczne zestawu

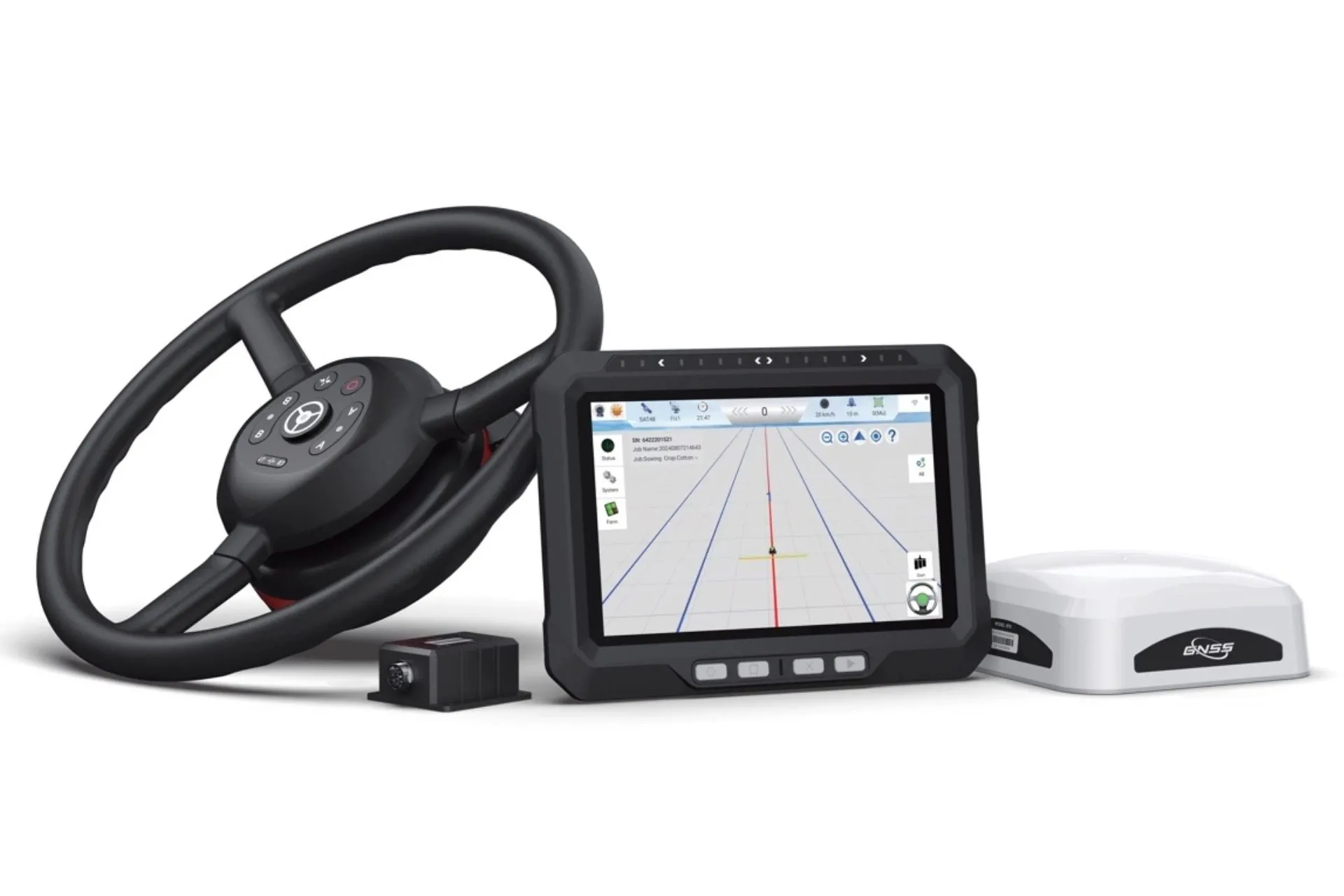

Jednym z najbardziej zaawansowanych rozwiązań wśród nawigacji rolniczych jest Zautomatyzowany System Sterowania AF305 marki AllyNav. To kompletny zestaw, który łączy w sobie nawigację rolniczą z automatyczną kierownicą, tabletem sterującym oraz odbiornikiem GNSS o wysokiej dokładności.

W skład systemu AF305 wchodzą:

• tablet 10” z szybkim systemem Android 12.0, ekranem dotykowym i intuicyjnym oprogramowaniem,
• kamera wspierająca pracę operatora,
• kierownica z elektrycznym silnikiem zapewniająca automatyczne i precyzyjne prowadzenie ciągnika,
• odbiornik GNSS z żyroskopem i dokładnością RTK +/- 2,5 cm, obsługujący systemy GPS, GLONASS, Galileo, BDS, QZSS, SBAS i L-band (korekcja przez kartę SIM lub ASG-Eupos).

Dzięki temu zestaw gwarantuje niezwykle precyzyjne prowadzenie, niezależnie od warunków w polu.

System można dodatkowo rozbudować o:

• nakładkę wielofunkcyjną na kierownicę z komunikacją Bluetooth,
• pełną kompatybilność z ISOBUS (UT/VT),
• opcjonalne kontrolery zadań TC-SC, TC-BAS, TC-GEO,
• wiązki ISOBUS do ciągników pozbawionych fabrycznej instalacji.

Dwukierunkowa wymiana danych oraz możliwość integracji z maszynami współpracującymi sprawiają, że AF305 to rozwiązanie w pełni zgodne z ideą Rolnictwa 4.0, które wspiera rolnika w optymalizacji pracy, oszczędności czasu i materiału oraz zwiększeniu efektywności gospodarstwa.

Schemat działania systemu nawigacji AllyNav

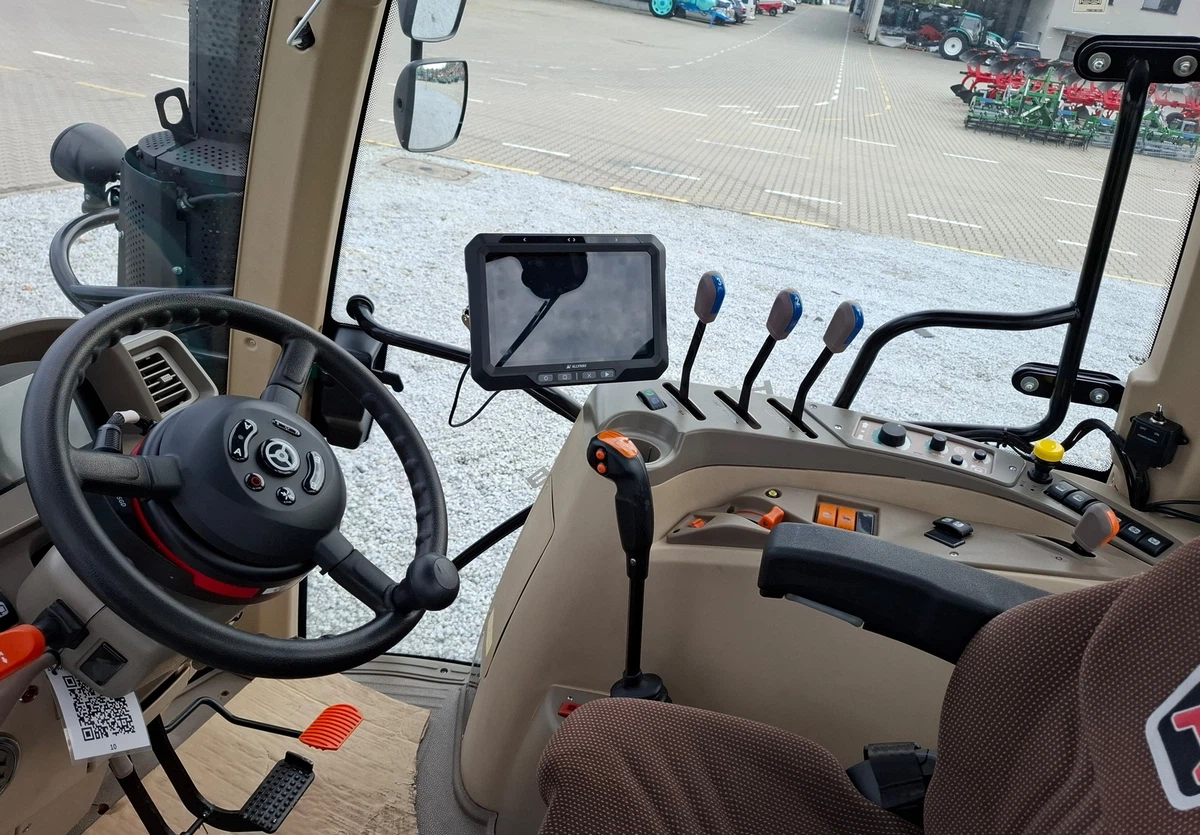

Schemat działania systemu AllyNav AF305 jest prosty i intuicyjny. W kabinie ciągnika montowany jest tablet z ekranem dotykowym (10,1” lub 12,1”), na którym zainstalowane jest specjalistyczne oprogramowanie obsługowe. Tablet komunikuje się z odbiornikiem GNSS umieszczonym na dachu ciągnika, który odpowiada za odbiór sygnału satelitarnego i precyzyjne pozycjonowanie.

Za automatyczne prowadzenie pojazdu odpowiada kierownica sterowana silnikiem elektrycznym, która wykonuje skręty zgodnie z wyznaczoną linią przejazdu. Opcjonalnie kierownica może być wyposażona w nakładkę wielofunkcyjną z modułem Bluetooth, co dodatkowo ułatwia obsługę systemu.

Im więcej satelitów „widzi” odbiornik GNSS, tym lepszy i stabilniejszy jest sygnał, a co za tym idzie – większa precyzja prowadzenia. Dzięki temu rolnik ma pewność, że prace polowe realizowane są z najwyższą dokładnością, co przekłada się na oszczędność czasu, paliwa i materiałów eksploatacyjnych.

Dlaczego rekomendujemy system sterowania automatycznego AllyVav AF305?

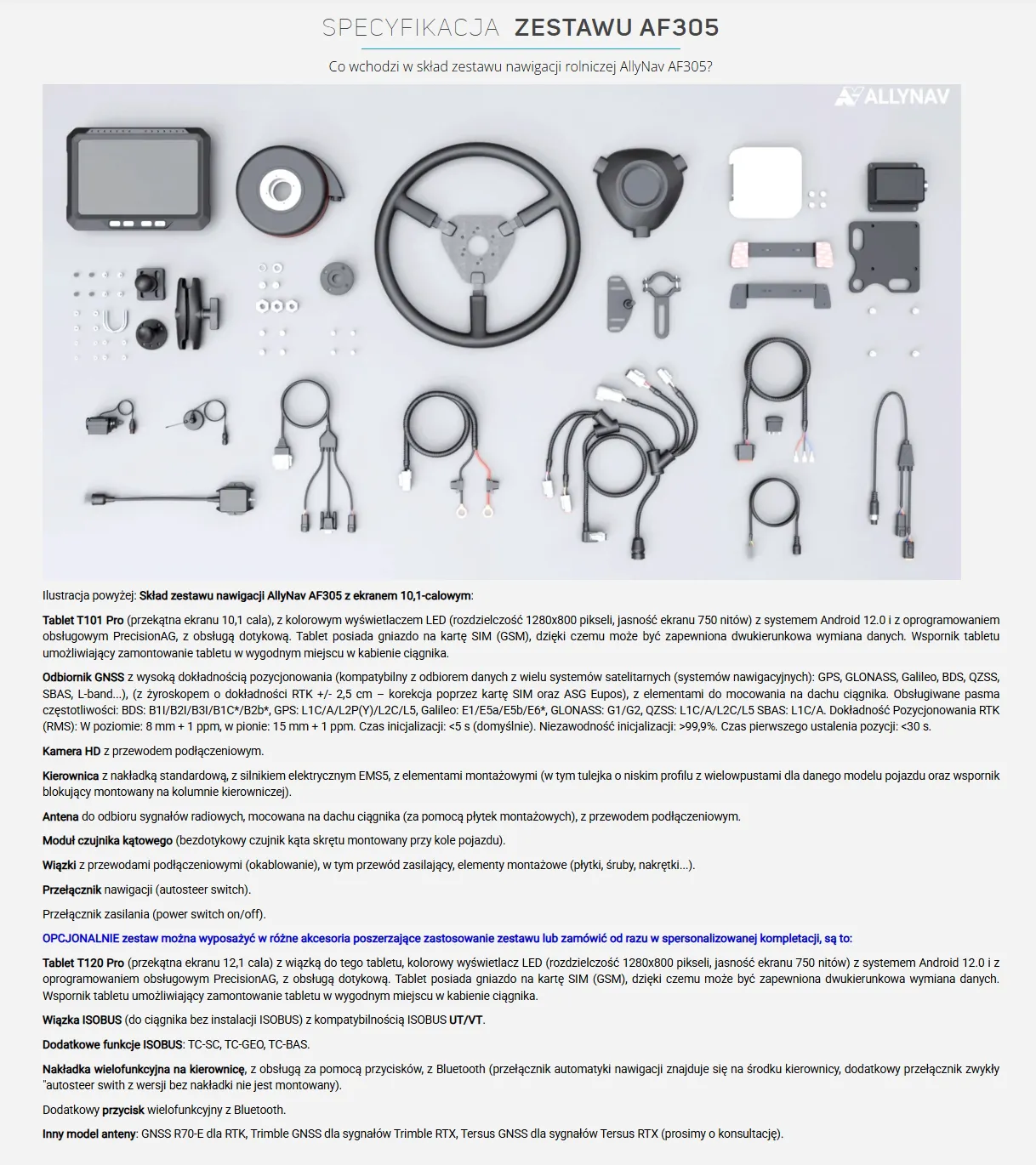

Specyfikacja systemu nawigacji AllyNav AF305/10″

Pełen zestaw systemu AllyNav AF305 obejmuje wszystkie elementy niezbędne do zapewnienia precyzyjnego prowadzenia ciągnika lub kombajnu. Centralnym punktem zestawu jest tablet sterujący – standardowo model T101 Pro z ekranem 10,1”, wyświetlaczem LED o rozdzielczości 1280×800 pikseli i jasności 750 nitów. Urządzenie pracuje na systemie Android 12.0 i posiada oprogramowanie PrecisionAG. Dzięki gniazdu SIM tablet umożliwia dwukierunkową wymianę danych, a solidny wspornik pozwala na wygodne umieszczenie go w kabinie.

Za precyzyjne pozycjonowanie odpowiada odbiornik GNSS montowany na dachu ciągnika. Współpracuje on z wieloma systemami satelitarnymi: GPS, GLONASS, Galileo, BDS, QZSS, SBAS i L-band. Wyposażony w żyroskop, osiąga dokładność RTK +/- 2,5 cm z korekcją przez kartę SIM lub ASG-Eupos. Gwarantuje szybkie ustalenie pozycji (poniżej 30 s) i niezawodność inicjalizacji na poziomie powyżej 99,9%.

Komplet obejmuje również:

• kierownicę z napędem elektrycznym EMS5 i nakładką standardową, z dopasowanymi elementami montażowymi,
• kamerę HD z przewodem przyłączeniowym,
• antenę radiową z mocowaniem dachowym,
• czujnik kąta skrętu montowany przy kole pojazdu,
• wiązki kabli i przewodów zasilających z kompletem elementów montażowych,
• przełączniki nawigacji i zasilania ułatwiające obsługę systemu.

Dla bardziej wymagających użytkowników dostępne są opcje rozszerzenia zestawu, takie jak:

• większy tablet T120 Pro (12,1”) z tym samym oprogramowaniem i funkcją wymiany danych przez GSM,
• wiązka ISOBUS dla ciągników bez fabrycznej instalacji oraz dodatkowe moduły: TC-SC, TC-GEO, TC-BAS,
• nakładka wielofunkcyjna na kierownicę z obsługą przez Bluetooth,
• dodatkowe przyciski wielofunkcyjne,
• alternatywne modele anten GNSS, m.in. R70-E dla RTK, Trimble GNSS dla sygnałów RTX czy Tersus GNSS (dostępne po konsultacji).

Tak skompletowany system AllyNav AF305 można dopasować indywidualnie do potrzeb gospodarstwa, tworząc zestaw idealnie odpowiadający wymaganiom rolnika.

Opcje dodatkowe:

– Nakładka Bluetooth

Dla zwiększenia komfortu pracy operatora system AllyNav AF305 można wyposażyć w nakładkę wielofunkcyjną montowaną na kierownicy (nr 101040217). Wyposażona w moduł Bluetooth, pozwala na szybkie i wygodne sterowanie podstawowymi funkcjami systemu bez konieczności sięgania do tabletu. Rozmieszczenie przycisków na nakładce sprawia, że obsługa jest intuicyjna i możliwa nawet podczas długotrwałej pracy w polu.
Dzięki temu rozwiązaniu operator ma wszystkie kluczowe funkcje pod ręką, co skraca czas reakcji i podnosi ergonomię prowadzenia. To praktyczne uzupełnienie zestawu, które zwiększa wygodę obsługi i jeszcze lepiej dostosowuje system AF305 do indywidualnych potrzeb użytkownika.

– ISOBUS wspierający precyzyjne działanie maszyn

System AllyNav AF305 doskonale współpracuje z maszynami rolniczymi wyposażonymi w technologię ISOBUS. Dzięki temu operator może w pełni wykorzystać możliwości siewników, rozsiewaczy nawozów czy opryskiwaczy, a wszystkie najważniejsze funkcje obsługiwać bezpośrednio z poziomu terminala w kabinie.

W przypadku ciągników, które nie posiadają fabrycznej instalacji ISOBUS, zestaw można uzupełnić o specjalną wiązkę ISOBUS, co zapewnia pełną kompatybilność z komunikacją UT/VT (Universal Terminal / Virtual Terminal).

Dodatkowo system daje możliwość rozszerzenia o zaawansowane funkcje zarządzania zadaniami, takie jak:

• Section Control (TC-SC) – automatyczne sterowanie sekcjami, ograniczające nakładki,
• TC-GEO – obsługa map aplikacyjnych i zmienne dawkowanie środków,
• TC-BAS – dokumentowanie danych o wykonanych pracach polowych.

Dzięki temu AllyNav AF305 staje się nie tylko systemem prowadzenia, ale także narzędziem wspierającym w pełni zintegrowane Rolnictwo Precyzyjne.

– Software Unlock Code TC-SC, TC-GEO, TC-BAS

System AllyNav AF305 można dodatkowo rozszerzyć o zaawansowane funkcje ISOBUS, które odblokowywane są poprzez specjalny kod licencyjny. Dzięki nim zestaw zyskuje nowe możliwości w zakresie precyzyjnego zarządzania pracą maszyn.

Wśród dostępnych rozszerzeń znajdują się:

TC-SC (Section Control) – funkcja automatycznego sterowania sekcjami, która eliminuje nakładki i nieobsiane miejsca. To rozwiązanie szczególnie przydatne przy pracy z siewnikami, opryskiwaczami czy rozsiewaczami nawozów.

TC-GEO – obsługa map aplikacyjnych i zmienne dawkowanie środków produkcji. Umożliwia to optymalne wykorzystanie nawozów i środków ochrony roślin, poprawiając ekonomię gospodarstwa i zmniejszając wpływ na środowisko.

TC-BAS – moduł odpowiedzialny za wymianę danych i dokumentację wykonanych zadań. Dzięki niemu wszystkie operacje polowe są rejestrowane, a dane mogą być później analizowane i wykorzystywane do planowania kolejnych prac.

Takie rozszerzenia sprawiają, że AllyNav AF305 staje się nie tylko systemem prowadzenia pojazdu, lecz także kompleksowym narzędziem wspierającym rolnictwo precyzyjne i cyfrowe zarządzanie gospodarstwem.
