Nawigacja rolnicza AllyNav AF305/12" 901060005/12

System nawigacji AllyNav AF305/12″

Zautomatyzowane Systemy Prowadzenia AllyNav AF305 to innowacyjne rozwiązanie, które można zamontować w ciągnikach rolniczych wielu marek – takich jak ARBOS, AUPAX, Massey Ferguson, Fendt, Valtra, John Deere, McCormick, New Holland, Zetor, Case IH, Claas, Deutz-Fahr, Farmtrac, Ursus, Pronar i wielu innych. Dzięki temu praca w polu staje się znacznie łatwiejsza, bardziej komfortowa i przede wszystkim precyzyjna.

System AllyNav AF305 zapewnia prowadzenie pojazdu z dokładnością sięgającą kilku centymetrów. Dodatkowo wspiera obsługę maszyn współpracujących z ciągnikiem. Istnieje możliwość rozbudowy zestawu o funkcje ISOBUS, w tym m.in. Section-Control (TC-SC) – niezwykle przydatne podczas siewu i nawożenia, ponieważ ogranicza nakładki i pozwala oszczędzać materiał.

Co istotne, systemy AllyNav AF305 znajdują zastosowanie nie tylko w ciągnikach, ale także w kombajnach zbożowych. Nasze doświadczenie we wdrożeniach w kombajnach Aupax i Lovol potwierdza, że system doskonale sprawdza się również w czasie żniw, wspierając rolników w najintensywniejszym okresie pracy.

Dane techniczne zestawu z ekranem 12″

AllyNav AF305 to jedno z najbardziej nowoczesnych i kompletnych rozwiązań w dziedzinie nawigacji rolniczych. Zestaw łączy w sobie tablet sterujący 12″, automatyczną kierownicę oraz precyzyjny odbiornik GNSS, tworząc system, który zapewnia rolnikowi najwyższą dokładność prowadzenia pojazdu w każdych warunkach polowych.

Podstawowy komplet obejmuje:

• tablet 12 cali z systemem Android 12.0, ekranem dotykowym i przejrzystym oprogramowaniem,
• kamerę wspierającą pracę operatora,
• kierownicę z napędem elektrycznym, która automatyzuje prowadzenie ciągnika,
• odbiornik GNSS z żyroskopem, pracujący z dokładnością RTK +/- 2,5 cm i obsługujący sieci satelitarne GPS, GLONASS, Galileo, BDS, QZSS, SBAS oraz L-band (korekcja przez kartę SIM lub ASG-Eupos).

System AF305 można rozbudować o kolejne moduły, takie jak:

• nakładka wielofunkcyjna na kierownicę z komunikacją Bluetooth,
• obsługa standardu ISOBUS (UT/VT),
• dodatkowe kontrolery zadań (TC-SC, TC-BAS, TC-GEO),
• wiązki ISOBUS dla maszyn, które nie posiadają fabrycznej instalacji.

Dzięki takiej konfiguracji AllyNav AF305 staje się rozwiązaniem w pełni kompatybilnym z wymaganiami Rolnictwa 4.0. System umożliwia dwukierunkową wymianę danych, ułatwia integrację z maszynami i pozwala zoptymalizować procesy pracy w gospodarstwie – gwarantując oszczędność czasu, paliwa i materiałów.

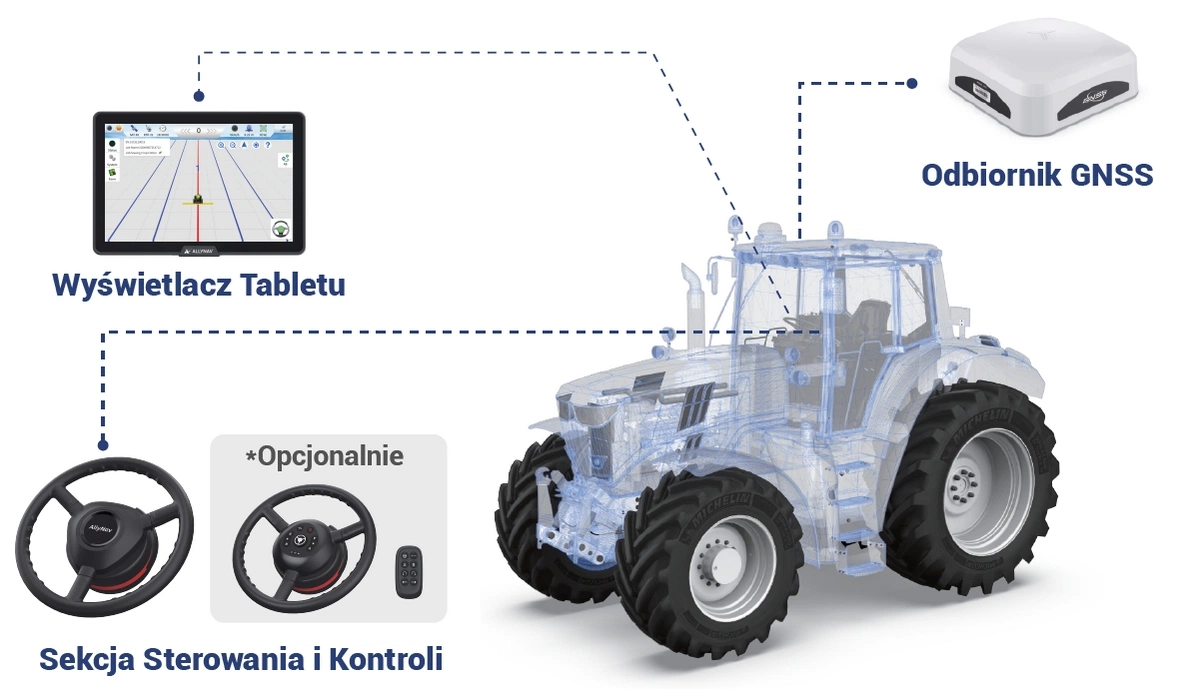

Schemat działania systemu nawigacji AllyNav

Działanie systemu AllyNav AF305 zostało zaprojektowane tak, aby było maksymalnie przejrzyste dla użytkownika. W kabinie ciągnika znajduje się tablet z ekranem dotykowym 12,1”, na którym działa intuicyjne oprogramowanie sterujące. Urządzenie współpracuje z odbiornikiem GNSS zamontowanym na dachu pojazdu, odpowiadającym za odbiór sygnałów satelitarnych i dokładne określenie pozycji w terenie.

Automatyczne prowadzenie zapewnia kierownica z silnikiem elektrycznym, która samodzielnie wykonuje skręty według wyznaczonej linii przejazdu. Dodatkowo można ją wyposażyć w nakładkę wielofunkcyjną z łącznością Bluetooth, co jeszcze bardziej ułatwia obsługę systemu podczas pracy.

Precyzja nawigacji rośnie wraz z liczbą satelitów obsługiwanych przez odbiornik, dzięki czemu operator zyskuje stabilny sygnał i pewność dokładnego prowadzenia. W praktyce przekłada się to na oszczędność paliwa, materiału siewnego i nawozów, a także na lepszą wydajność wykonywanych prac polowych.

Dlaczego rekomendujemy system sterowania automatycznego AllyVav AF305?

Specyfikacja systemu nawigacji AllyNav AF305/12″

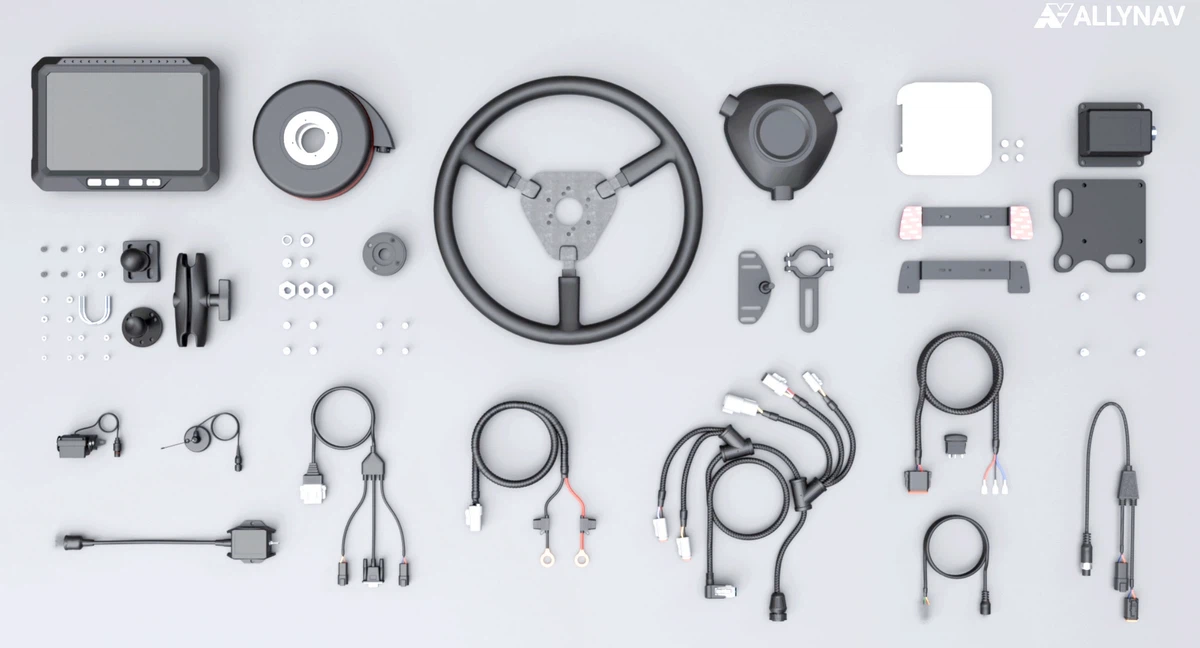

Kompletny zestaw AllyNav AF305 składa się z wielu precyzyjnie dopasowanych komponentów, które razem tworzą wydajny i łatwy w obsłudze system prowadzenia pojazdu. Centralnym elementem jest tablet T101 Pro z ekranem 12”, wyposażony w kolorowy wyświetlacz LED o rozdzielczości 1280×800 pikseli i jasności 750 nitów. Urządzenie działa w oparciu o system Android 12.0 oraz oprogramowanie PrecisionAG. Dzięki wbudowanemu gniazdu na kartę SIM możliwa jest dwukierunkowa wymiana danych, a solidny uchwyt pozwala na wygodny montaż tabletu w kabinie ciągnika.

Kluczowym elementem systemu jest także odbiornik GNSS o wysokiej precyzji pozycjonowania, montowany na dachu pojazdu. Urządzenie współpracuje z wieloma systemami satelitarnymi (GPS, GLONASS, Galileo, BDS, QZSS, SBAS, L-band), a dzięki żyroskopowi i technologii RTK osiąga dokładność +/- 2,5 cm. Czas inicjalizacji wynosi poniżej 5 sekund, a niezawodność ustalenia pozycji przekracza 99,9%.

Zestaw obejmuje również:

• kamerę HD z przewodem przyłączeniowym,
• kierownicę z silnikiem elektrycznym EMS5 i standardową nakładką, wraz z tulejką dopasowaną do modelu pojazdu,
• antenę radiową z mocowaniem dachowym,
• czujnik kąta skrętu montowany przy kole,
• kompletne okablowanie i wiązki zasilające,
• przełącznik automatycznego prowadzenia (autosteer),
• wyłącznik zasilania on/off.

Dla bardziej wymagających użytkowników dostępne są opcje rozbudowy:

• wiązka ISOBUS do ciągników pozbawionych fabrycznej instalacji,
• dodatkowe funkcje ISOBUS, takie jak TC-SC, TC-GEO czy TC-BAS,
• nakładka wielofunkcyjna z Bluetooth do kierownicy, która zastępuje standardowy przełącznik automatyki,
• przycisk wielofunkcyjny Bluetooth do sterowania,
• możliwość wyboru innego modelu anteny (GNSS R70-E, Trimble GNSS, Tersus GNSS – dobór po konsultacji).

Dzięki takiej konfiguracji każdy rolnik może dopasować system AF305 do swoich potrzeb, tworząc rozwiązanie maksymalnie funkcjonalne i elastyczne.

Opcje dodatkowe:

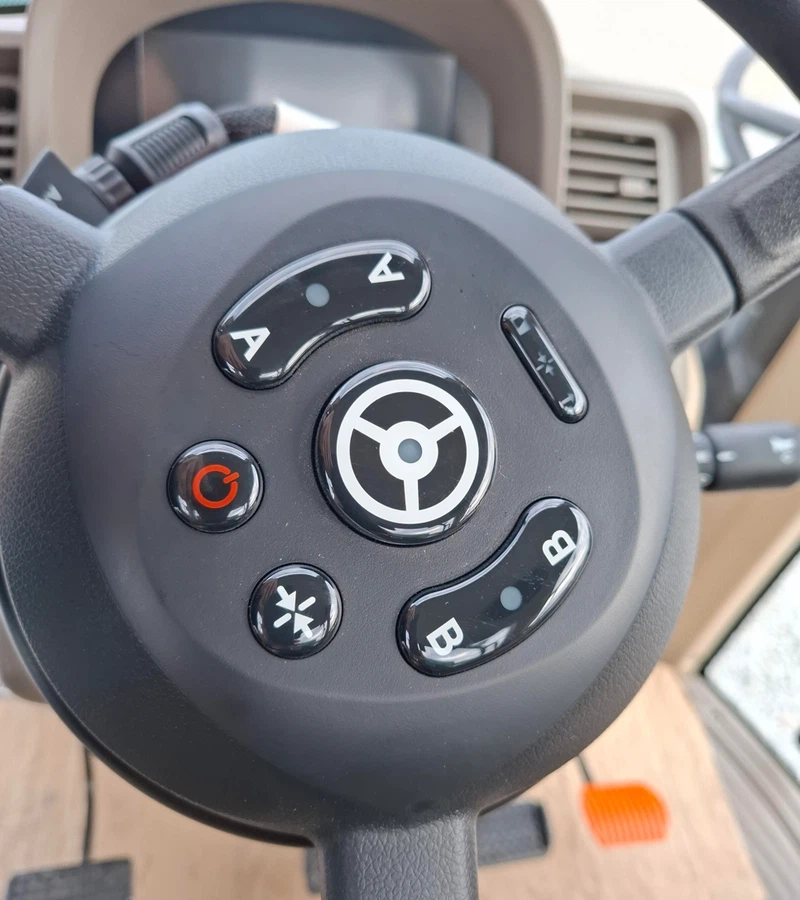

– Nakładka Bluetooth

Dla zwiększenia komfortu pracy operatora system AllyNav AF305 można wyposażyć w nakładkę wielofunkcyjną montowaną na kierownicy (nr 101040217). Wyposażona w moduł Bluetooth, pozwala na szybkie i wygodne sterowanie podstawowymi funkcjami systemu bez konieczności sięgania do tabletu. Rozmieszczenie przycisków na nakładce sprawia, że obsługa jest intuicyjna i możliwa nawet podczas długotrwałej pracy w polu.
Dzięki temu rozwiązaniu operator ma wszystkie kluczowe funkcje pod ręką, co skraca czas reakcji i podnosi ergonomię prowadzenia. To praktyczne uzupełnienie zestawu, które zwiększa wygodę obsługi i jeszcze lepiej dostosowuje system AF305 do indywidualnych potrzeb użytkownika.

– ISOBUS wspierający precyzyjne działanie maszyn

System AllyNav AF305 doskonale współpracuje z maszynami rolniczymi wyposażonymi w technologię ISOBUS. Dzięki temu operator może w pełni wykorzystać możliwości siewników, rozsiewaczy nawozów czy opryskiwaczy, a wszystkie najważniejsze funkcje obsługiwać bezpośrednio z poziomu terminala w kabinie.

W przypadku ciągników, które nie posiadają fabrycznej instalacji ISOBUS, zestaw można uzupełnić o specjalną wiązkę ISOBUS, co zapewnia pełną kompatybilność z komunikacją UT/VT (Universal Terminal / Virtual Terminal).

Dodatkowo system daje możliwość rozszerzenia o zaawansowane funkcje zarządzania zadaniami, takie jak:

• Section Control (TC-SC) – automatyczne sterowanie sekcjami, ograniczające nakładki,
• TC-GEO – obsługa map aplikacyjnych i zmienne dawkowanie środków,
• TC-BAS – dokumentowanie danych o wykonanych pracach polowych.

Dzięki temu AllyNav AF305 staje się nie tylko systemem prowadzenia, ale także narzędziem wspierającym w pełni zintegrowane Rolnictwo Precyzyjne.

– Software Unlock Code TC-SC, TC-GEO, TC-BAS

System AllyNav AF305 można dodatkowo rozszerzyć o zaawansowane funkcje ISOBUS, które odblokowywane są poprzez specjalny kod licencyjny. Dzięki nim zestaw zyskuje nowe możliwości w zakresie precyzyjnego zarządzania pracą maszyn.

Wśród dostępnych rozszerzeń znajdują się:

• • TC-SC (Section Control) – funkcja automatycznego sterowania sekcjami, która eliminuje nakładki i nieobsiane miejsca. To rozwiązanie szczególnie przydatne przy pracy z siewnikami, opryskiwaczami czy rozsiewaczami nawozów.
  • TC-GEO – obsługa map aplikacyjnych i zmienne dawkowanie środków produkcji. Umożliwia to optymalne wykorzystanie nawozów i środków ochrony roślin, poprawiając ekonomię gospodarstwa i zmniejszając wpływ na środowisko.
    TC-BAS – moduł odpowiedzialny za wymianę danych i dokumentację wykonanych zadań. Dzięki niemu wszystkie operacje polowe są rejestrowane, a dane mogą być później analizowane i wykorzystywane do planowania kolejnych prac.

Takie rozszerzenia sprawiają, że AllyNav AF305 staje się nie tylko systemem prowadzenia pojazdu, lecz także kompleksowym narzędziem wspierającym rolnictwo precyzyjne i cyfrowe zarządzanie gospodarstwem.
